SWDA1 – OPRAWY LINIOWE (DYFUZOR POJEDYNCZY)
CECHY PRODUKTU:
Oprawa liniowa LED wykonana z aluminium, oparta na pojedynczym półokrągłym kloszu umieszczonym bezpośrednio przy modułach LED. Dyfuzory dostępne w trzech wariantach: przezroczystym, mlecznym i pryzmatycznym. Idealne rozwiązanie do przestrzeni komercyjnych i przemysłowych. Kąt rozsyłu opraw opartych na tym rozwiązaniu wynosi ok. 110 stopni.
| ZASILANIE | 40 – 160 W |
| NAPIĘCIE | 220-240 V – 50/60 Hz |
| ZASILACZ | OSRAM |
| STEROWANIE | ON-OFF / DALI / DIMM |
| ŻYWOTNOŚĆ | L80/B50 70.000h – L80/B10 50.000h |
| OBUDOWA | aluminium |
| KOLOR | srebrny / czarny / biały |
| MONTAŻ | pojedynczy / liniowy / szynowy |
| KLASA SZCZELNOŚCI | IP 20 / IP 44 |
| TEMPERATURA PRACY | -25° … +35° |
Do pobrania
* Deklaracja zgodności CE i RoHS dostępna na życzenie
** IP20 dla opraw bez maskownicy od góry / IP44 dla opraw zamykanych od góry przez maskownicę
DANE TECHNICZNE:
| TEMP. BARWOWA | 3200 / 4000 / 5200 / 5700 / 6500 K |
| KĄT ŚWIATŁA | 110° |
| TYP KLOSZA | pryzmatyczny / mleczny / przezroczysty |
| STRUMIEŃ | 5200 – 24800 lm |
| CRI | Ra >80 / Ra >90 |
| TOLERANCJA KOLORU | 3 SDCM |
| UGR | < 22 UGR |
TEMPERATURA:
DYSTRYBUCJA ŚWIATŁA:
SYSTEM EUROLINIA
Jednym z kluczowych produktów, które zostały w całości zaprojektowane, opatentowane i wyprodukowane przez Euroledlighting, jest zintegrowany liniowy system LED o nazwie Euroline.
System oświetlenia liniowego Euroledlighting jest tworzony, modyfikowany i rozbudowywany od ponad 10 lat. Dziś system składa się z kilkudziesięciu elementów, w tym ponad 20 rodzajów profili, okuć, szyn i akcesoriów.
Szyny i oprawy z rodziny Eurolina wykonane są w całości z aluminium. System ten jest rozwiązaniem innowacyjnym na skalę światową – pozwala na bardzo szybki i beznarzędziowy montaż opraw i innych elementów systemu oświetleniowego do szyny nośnej. To rozwiązanie konkuruje ze wszystkimi znanymi systemami szynowymi dostępnymi na rynku.
ZALETY SYSTEMU
- Instalacja systemu Eurolina nie wymaga żadnych narzędzi; po prostu „click i działa”!
- Szybka, łatwa i intuicyjna metoda instalacji, która znacznie skraca jej czas i koszty
- Złącza systemowe, gniazda i wtyki WAGO
- Wydajność świetlna do 180lm/W (netto)
- Dostosowanie opraw do potrzeb klienta (pełna optymalizacja projektu)
- Pełne spektrum temperatury światła, w tym specjalne niestandardowe kolory
- Różnorodność sposobów instalacji lub zasilania
- Kontrola i zarządzanie za pomocą m.in. protokołu DALI
- 3 standardowe kolory obudowy (srebrny, biały, czarny); kolory niestandardowe – z palety RAL dostępne na życzenie
OPRAWA POJEDYNCZA
Oprawy SWD mogą być montowane pojedynczo jako lampy zwieszane lub nastropowe. Parametry opraw są każdorazowo w pełni optymalizowane pod kątem projektu. Dotyczy to: strumienia świetlnego, temperatury barwowej czy współczynnika oddawania barw (CRI), sterowania (DALI), UGR, a nawet kolorów obudowy.
LINIA ŚWIETLNA
Oprawy SWD można łączyć w linieświetlne. Jest to rozwiązanie najczęściej stosowane w przestrzeniach komercyjnych. Nasz system liniowy jest najszybciej montowanym rozwiązaniem na rynku, głównie ze względu na rozwiązania montażowe, plug and play, wagę systemu (aluminium), długość odcinków (do 4m). System liniowy charakteryzuje się również niedrogimi złączami elektrycznymi lub zaślepkami.
MONTAŻ SZYNOWY
Montaż opraw oświetleniowych i innych urządzeń w szynach nośnych to jeden z podstawowych i najpopularniejszych sposobów montażu na obiektach magazynowych, halach logistycznych, produkcyjnych czy strefach handlowych. System daje wiele możliwości, a mianowicie: 1,5 i 2,5mm2 do 11 przewodów; dostawa szyn o długości do 6m co znacznie przyspiesza czas montażu; szybka instalacja typu plug and play; zasilanie dowolnych elementów systemu dowolnego producenta bezpośrednio z szynoprzewodów Euroline.
WYMIARY:
| INDEKS | DŁUGOŚĆ | SZEROKOŚĆ | WYSOKOŚĆ |
| SWDA1[M][C]15… | 1500mm | 80mm | 47mm |
| SWDA1[M][C]22… | 2250mm | 80mm | 47mm |
| SWDA1[M][C]30… | 3000mm | 80mm | 47mm |
| SWDA1[M][C]37… | 3750mm | 80mm | 47mm |

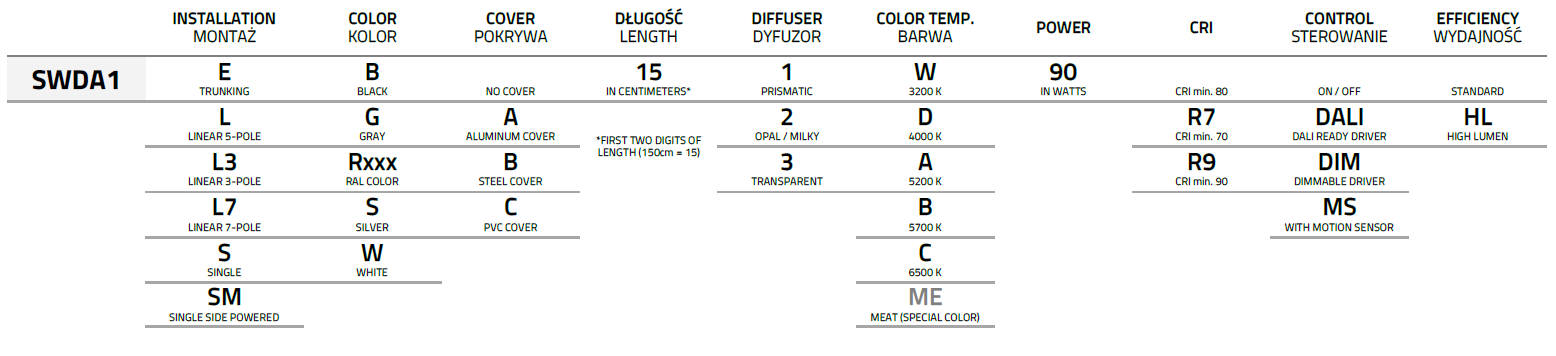

SYSTEM INDEKSOWANIA
