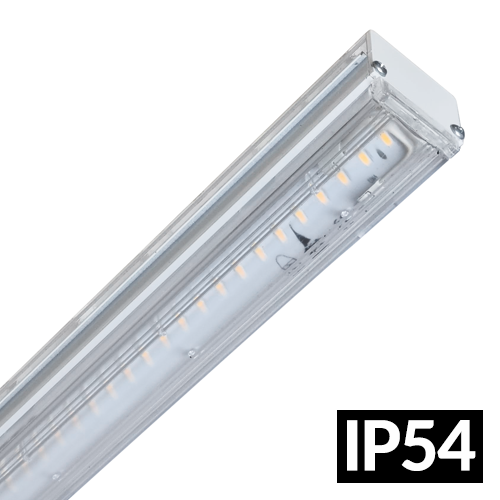

SWDI54 – OPRAWY LINIOWE (SZCZELNA IP54)
CECHY PRODUKTU:
Oprawy do montażu pojedynczego, jako linia ciągła szybkiego montażu lub do montażu w szynoprzewodach montażowo-zasilających SWE. Zintegrowana liniowa oprawa LED, wykonana z aluminium, gdzie dyfuzor stanowi trzyrzędowa uszczelniana optyka (soczewka). Szeroki wybór optyki o różnych kątach rozsyłu (bryłach światła), pozwala na optymalne dostosowanie kierunku padania światła. Oprawa do wszechstronnego zastosowania. Parametry opraw w zakresach: długości 0,58-4,00m (co 0,29m), strumienia światła do 32000lm, sprawności do 180lm/W. W zależności od konfiguracji i wyposażenia oprawy, możliwa żywotność do 100 000h dla L80B10, oraz parametry temp. pracy -40° … +65°. Oprawy konfigurowane, wyposażane i produkowane, zgodnie z wytycznymi zamawiającego i potrzebami konkretnego projektu (instalacji). Oprawy o stopniu ochrony IP54 do zastosowania wszędzie tam, gdzie środowisko lub warunki pracy wymagają wyższego stopnia szczelności.
| ZASILANIE | 20 – 200 W * |
| NAPIĘCIE | 220-240 V – 50/60 Hz |
| ZASILACZ | OSRAM, PHILIPS, TRIDONIC * |
| STEROWANIE | ON-OFF / DALI / DIMM * |
| ŻYWOTNOŚĆ | L80/B10 50.000 do 100.000 h. * |
| OBUDOWA | aluminium |
| KOLOR | srebrny / czarny / biały * |
| MONTAŻ | pojedynczy / liniowy / szynowy / w 3 fazowej szynie track * |
| KLASA SZCZELNOŚCI | IP 54 |
| TEMPERATURA PRACY | -25° … +35° lub -40° … +65° * |
Do pobrania
* Parametry w zależności od konfiguracji oprawy
** Szczegółowa karta oprawy dostępna po uszczegółowieniu konfiguracji i parametrów
*** Deklaracja zgodności CE i RoHS oraz certfikaty, dostępne na życzenie
**** IP54 tylko po montażu pokryw lub w szynie
DANE TECHNICZNE:
| TEMP. BARWOWA | 3200 / 4000 / 5200 / 5700 / 6500 K * |
| KĄT ŚWIATŁA | 30° / 60° / 90° * |
| STRUMIEŃ | 3400 – 32000 lm * |
| CRI | Ra >80 / Ra >90 * |
| TOLERANCJA KOLORU | < 3 SDCM |
| UGR | < 22 UGR |
BARWA ŚWIATŁA * :
DYSTRYBUCJA ŚWIATŁA:
SYSTEM EUROLINIA
Jednym z kluczowych produktów, które zostały w całości zaprojektowane, opatentowane i wyprodukowane przez Euroledlighting, jest zintegrowany liniowy system LED o nazwie Euroline.
System oświetlenia liniowego Euroledlighting jest tworzony, modyfikowany i rozbudowywany od ponad 10 lat. Dziś system składa się z kilkudziesięciu elementów, w tym ponad 20 rodzajów profili, okuć, szyn i akcesoriów.
Szyny i oprawy z rodziny Eurolina wykonane są w całości z aluminium. System ten jest rozwiązaniem innowacyjnym na skalę światową – pozwala na bardzo szybki i beznarzędziowy montaż opraw i innych elementów systemu oświetleniowego do szyny nośnej. To rozwiązanie konkuruje ze wszystkimi znanymi systemami szynowymi dostępnymi na rynku.
ZALETY SYSTEMU
- Instalacja systemu Eurolina nie wymaga żadnych narzędzi; po prostu „click i działa”!
- Szybka, łatwa i intuicyjna metoda instalacji, która znacznie skraca jej czas i koszty
- Złącza systemowe, gniazda i wtyki WAGO
- Wydajność świetlna do 180lm/W (netto)
- Dostosowanie opraw do potrzeb klienta (pełna optymalizacja projektu)
- Pełne spektrum temperatury światła, w tym specjalne niestandardowe kolory
- Różnorodność sposobów instalacji lub zasilania
- Kontrola i zarządzanie za pomocą m.in. protokołu DALI
- 3 standardowe kolory obudowy (srebrny, biały, czarny); kolory niestandardowe – z palety RAL dostępne na życzenie
OPRAWA POJEDYNCZA
Oprawy SWD mogą być montowane pojedynczo jako lampy zwieszane lub nastropowe. Parametry opraw są każdorazowo w pełni optymalizowane pod kątem projektu. Dotyczy to: strumienia świetlnego, kątów świecenia, temperatury barwowej czy współczynnika oddawania barw (CRI), sterowania (DALI), UGR, a nawet kolorów obudowy.
MONTAŻ SZYNOWY
Montaż opraw oświetleniowych i innych urządzeń w szynach nośnych, to jeden z podstawowych i najpopularniejszych sposobów montażu na obiektach magazynowych, halach logistycznych, produkcyjnych czy strefach handlowych. System okablowany do 11 przewodów 1,5 i/lub2,5mm2, daje wiele możliwości konfiguracji systemu, a dostawa szyn o długości do 5,8m, znacznie przyspiesza czas montażu.
CIĄGŁA LINIA SZYBKIEGO MONTAŻU
Wszystkie oprawy z rodziny SWC, SWD, SWG, SWF, można łączyć w ciągłe linie świetlne szybkiego montażu. Jest to rozwiązanie najczęściej stosowane w przestrzeniach komercyjnych oraz wszędzie tam gdzie wymagany jest wysoki parametr natężenia światła lub/i równomierności. Wiązka kablowa (do 15 żył), umożliwia, podobnie jak w systemie szynowym, na zasilenie dowolnych urządzeń wspomagających (oprawy awaryjne, czujniki, sterowniki, kamery, itd..). Zastosowanie specjalnie opracowanego profilu głównego z wydzieloną komorą kablową SWG, do budowy instalacji modułowej, pozwala na poprowadzenie instalacji teletechnicznej sygnałowej czy sterowniczej. Nasz system liniowy, jest najszybciej montowanym rozwiązaniem na rynku, głównie ze względu na rozwiązania montażowe, plug and play, wagę systemu (aluminium), długość odcinków (do 5,8m), różnorodność akcesoriów i elementów wspomagających. System budowany jest, na ponad 30 rodzajach, opracowanych od podstaw profili aluminiowych.
WYMIARY:
| INDEKS | DŁUGOŚĆ | SZEROKOŚĆ | WYSOKOŚĆ |
| SWDI54[M][C]093… | 866mm | 65mm | 47mm |
| SWDI54[M][C]123… | 1153mm | 65mm | 47mm |
| SWDI54[M][C]153… | 1440mm | 65mm | 47mm |
| SWDI54[M][C]173… | 1727mm | 65mm | 47mm |
| SWDI54[M][C]203… | 2014mm | 65mm | 47mm |
| SWDI54[M][C]233… | 2301mm | 65mm | 47mm |
| SWDI54[M][C]283… | 2875mm | 65mm | 47mm |
| SWDI54[M][C]343… | 3449mm | 65mm | 47mm |
| SWDI54[M][C]403… | 4023mm | 65mm | 47mm |
SYSTEM INDEKSOWANIA
