SWDSD – OPRAWY LINIOWE (PROFIL PROSTOKĄTNY)

_

CECHY PRODUKTU:

Oprawy do montażu pojedynczego, jako linia ciągła szybkiego montażu lub do montażu w szynoprzewodach montażowo-zasilających SWE. Oprawy z tej grupy produktów, oparte są o aluminiowy profil główny o przekroju prostokąta (proste boli).  Zintegrowana liniowa oprawa LED, gdzie dyfuzor stanowi trzyrzędowa optyka (uszczelniana dla klas IP54-IP65).  Szeroki wybór optyki o różnych kątach rozsyłu (bryłach światła), pozwala na optymalne dostosowanie kierunku padania światła. Oprawa do wszechstronnego zastosowania. Parametry opraw w zakresach: długości 0,58-5,8m (co 0,29m), strumienia światła do 48000lm, sprawności do 190lm/W. W zależności od konfiguracji i wyposażenia oprawy, możliwa żywotność do 100 000h dla L80B10, oraz parametry temp. pracy -40° … +65°. Oprawy z tej grupy, mogą być wykonane w klasach szczelności do IP65. Oprawy konfigurowane, wyposażane i produkowane, zgodnie z wytycznymi zamawiającego i potrzebami konkretnego projektu (instalacji).

ZASILANIE 20 – 300 W *
NAPIĘCIE 220-240 V – 50/60 Hz
ZASILACZ OSRAM, PHILIPS, TRIDONIC *
STEROWANIE ON-OFF / DALI / DIMM *
ŻYWOTNOŚĆ L80/B10 50.000 do 100.000 h. *
OBUDOWA aluminium
KOLOR srebrny / czarny / biały *
MONTAŻ pojedynczy / liniowy / szynowy / w 3 fazowej szynie track *
KLASA SZCZELNOŚCI IP 20 do IP 65 *
TEMPERATURA PRACY -25° … +35° lub -40° … +65° *

Do pobrania

_

* Parametry w zależności od konfiguracji oprawy

** Szczegółowa karta oprawy dostępna po uszczegółowieniu konfiguracji i parametrów

*** Deklaracja zgodności CE i RoHS oraz certfikaty, dostępne na życzenie

**** IP powyżej 20, tylko po montażu pokryw lub w szynie

DANE TECHNICZNE:

TEMP. BARWOWA 3200 / 4000 / 5200 / 5700 / 6500 K *
KĄT ŚWIATŁA 30° / 60° / 90° / 30×90° / LA / LAA *
STRUMIEŃ 3400 48000 lm *
CRI Ra >80 / Ra >90 *
TOLERANCJA KOLORU < 3 SDCM
UGR < 22 UGR

BARWA ŚWIATŁA * :

DYSTRYBUCJA ŚWIATŁA:

SWD-3R (L30) Beam Curves
SWD-3R (L60) Beam Curves
SWD-3R (L90) Beam Curves
SWD-3R (L30x90) Beam Curves
SWD-1R (LAA) Beam Curves
SWD-1R (LA) Beam Curves

SYSTEM EUROLINIA

Jednym z kluczowych produktów, które zostały w całości zaprojektowane, opatentowane i wyprodukowane przez Euroledlighting, jest zintegrowany liniowy system LED o nazwie Euroline.

System oświetlenia liniowego Euroledlighting jest tworzony, modyfikowany i rozbudowywany od ponad 10 lat. Dziś system składa się z kilkudziesięciu elementów, w tym ponad 20 rodzajów profili, okuć, szyn i akcesoriów.

Szyny i oprawy z rodziny Eurolina wykonane są w całości z aluminium. System ten jest rozwiązaniem innowacyjnym na skalę światową – pozwala na bardzo szybki i beznarzędziowy montaż opraw i innych elementów systemu oświetleniowego do szyny nośnej. To rozwiązanie konkuruje ze wszystkimi znanymi systemami szynowymi dostępnymi na rynku.

ZALETY SYSTEMU

  • Instalacja systemu Eurolina nie wymaga żadnych narzędzi; po prostu „click i działa”!
  • Szybka, łatwa i intuicyjna metoda instalacji, która znacznie skraca jej czas i koszty
  • Złącza systemowe, gniazda i wtyki WAGO
  • Wydajność świetlna do 180lm/W (netto)
  • Dostosowanie opraw do potrzeb klienta (pełna optymalizacja projektu)
  • Pełne spektrum temperatury światła, w tym specjalne niestandardowe kolory
  • Różnorodność sposobów instalacji lub zasilania
  • Kontrola i zarządzanie za pomocą m.in. protokołu DALI
  • 3 standardowe kolory obudowy (srebrny, biały, czarny); kolory niestandardowe – z palety RAL dostępne na życzenie
IMG_2181

OPRAWA POJEDYNCZA

Oprawy SWD mogą być montowane pojedynczo jako lampy zwieszane lub nastropowe. Parametry opraw są każdorazowo w pełni optymalizowane pod kątem projektu. Dotyczy to: strumienia świetlnego, kątów świecenia, temperatury barwowej czy współczynnika oddawania barw (CRI), sterowania (DALI), UGR, a nawet kolorów obudowy.

SWD (Single)
IMG_4923
IMG_9938

CIĄGŁA LINIA SZYBKIEGO MONTAŻU

Wszystkie oprawy z rodziny SWC, SWD, SWG, SWF, można łączyć w ciągłe linie świetlne szybkiego montażu. Jest to rozwiązanie najczęściej stosowane w przestrzeniach komercyjnych oraz wszędzie tam gdzie wymagany jest wysoki parametr natężenia światła lub/i równomierności. Wiązka kablowa (do 15 żył), umożliwia, podobnie jak w systemie szynowym, na zasilenie dowolnych urządzeń wspomagających (oprawy awaryjne, czujniki, sterowniki, kamery, itd..). Zastosowanie specjalnie opracowanego profilu głównego z wydzieloną komorą kablową SWG, do budowy instalacji modułowej,  pozwala na poprowadzenie instalacji teletechnicznej sygnałowej czy sterowniczej. Nasz system liniowy, jest najszybciej montowanym rozwiązaniem na rynku, głównie ze względu na rozwiązania montażowe, plug and play, wagę systemu (aluminium), długość odcinków (do 5,8m), różnorodność akcesoriów i elementów wspomagających. System budowany jest, na ponad 30 rodzajach, opracowanych od podstaw profili aluminiowych.

MONTAŻ SZYNOWY

Montaż opraw oświetleniowych i innych urządzeń w szynach nośnych to jeden z podstawowych i najpopularniejszych sposobów montażu na obiektach magazynowych, halach logistycznych, produkcyjnych czy strefach handlowych. System daje wiele możliwości, a mianowicie: 1,5 i 2,5mm2 do 11 przewodów; dostawa szyn o długości do 6m co znacznie przyspiesza czas montażu; szybka instalacja typu plug and play; zasilanie dowolnych elementów systemu dowolnego producenta bezpośrednio z szynoprzewodów Euroline.

SWD (Euroline)

WYMIARY:

INDEKS DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ
SWDSD[M][C]09… 860mm 80mm 48mm
SWDSD[M][C]12… 1145mm 80mm 48mm
SWDSD[M][C]14… 1440mm 80mm 48mm
SWDSD[M][C]17… 1720mm 80mm 48mm
SWDSD[M][C]20… 2002mm 80mm 48mm
SWDSD[M][C]23… 2290mm 80mm 48mm
SWDSD[M][C]28… 2860mm 80mm 48mm
SWDSD[M][C]34… 3435mm 80mm 48mm
SWDSD[M][C]40… 4008mm 80mm 48mm

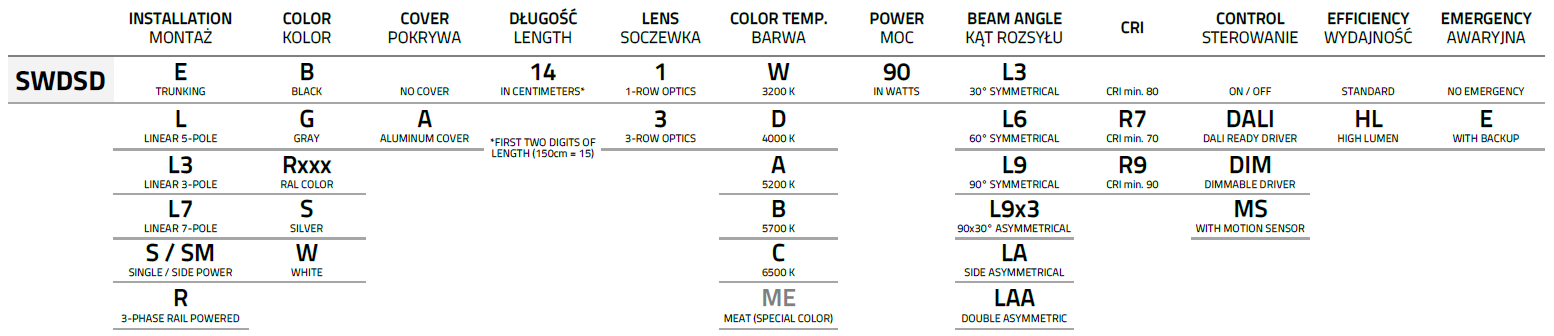

SYSTEM INDEKSOWANIA

INNE
