SWEK – SYSTEM SZYNOWY EUROLINIA Z DODATKOWYM KORYTEM

_

CECHY PRODUKTU:

Szyna nośna z dodatkową komorą szynową to odpowiedź na potrzeby firm instalacyjnych, które chcą przyspieszyć czas montażu i obniżyć koszty, poprzez zmniejszenie ilości zbędnych elementów montażowych do prowadzenia instalacji elektrycznych innych niż obwody oświetleniowe. W tym rozwiązaniu szyny szynowe przygotowane są do rozprowadzenia innych kabli np. niskoprądowych, zasilania, klap dymowych, maszyn, sieci komputerowych, sterowań, p.poż, czy nagłośnienia. SWEK to jedyne tego typu rozwiązanie na rynku – nastawione na szybkość i koszt montażu.

ZASILANIE220-240V – 50/60 Hz
OBUDOWAaluminium
SYSTEM ZŁĄCZWAGO
MONTAŻnatynkowy / zwieszany
KOLORsrebrny
KLASA SZCZELNOŚCIIP 20 / IP 44
TEMPERATURA PRACY-30°C … +40°C

*IP20 dla szyn bez maskownicy / IP44 dla szyn z maskownicą

Do pobrania

_

* Deklaracja zgodności CE oraz RoHS dostępne na żądanie

O SYSTEMIE EUROLINIA

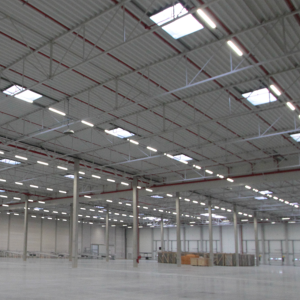

Montaż opraw oświetleniowych i innych urządzeń w szynach nośnych to jeden z podstawowych i najpopularniejszych sposobów montażu oświetlenia na obiektach magazynowych, miejscach logistycznych, halach produkcyjnych czy strefach handlowych.

System oświetlenia liniowego Euroledlighting był tworzony, modyfikowany i rozbudowywany od ponad 10 lat. Dziś system składa się z kilkudziesięciu elementów, w tym ponad 20 typów profili opraw, szyn i akcesoriów.

Wszystkie nasze profile wykonane są w 100% z aluminium, co nie tylko poprawia parametry cieplne oprawy, ale także wydłuża wydajność i żywotność opraw, zmniejsza wagę systemu oraz pozwala na dostawę dłuższych elementów. Większość elementów systemu współpracuje ze sobą i można je łączyć metodą „na klik”. Dostępne są trzy podstawowe kolory malowania: srebrny i czarny (anodowany) oraz biały (malowanie proszkowe). Na zamówienie wykonujemy inne kolory z palety RAL.

ZALETY SYSTEMU

  • Instalacja elektryczna do 11 przewodów o średnicy 1,5 i 2,5 mm
  • Obudowa szyny wykonana z aluminium (6-metrowy moduł waży tylko 4,5 kg)
  • Beznarzędziowy montaż szyn, opraw i innych elementów systemu (np. oświetlenie awaryjne, czujniki, kamery)
  • Złącza systemowe, gniazda, wtyczki elektryczne firmy WAGO
  • Dodatkowe zabezpieczenia zapobiegające spadnięciu oprawy z wysokości np. w przypadku mechanicznego poluzowania oprawy za pomocą wózka widłowego
  • Dodatkowe koryto szyny na dodatkowe okablowanie, np .: ochrona przeciwpożarowa, kamery i sieć lokalna, linie energetyczne dla inne obwody elektryczne

KORZYŚCI DLA GŁÓWNYCH WYKONAWCÓW, PODWYKONAWCÓW I NAJEMCÓW

  • Kilkakrotnie szybszy montaż (plug & play) instalacji opraw oświetleniowych w porównaniu do tradycyjnych rozwiązań. Pozwala przyśpieszyć prace i szybciej zakończyć budowę, co jest równoznaczne ze zwiększeniem rentowności i możliwością przyjmowania większej liczby zleceń przy tym samym personelu i wyposażeniu
  • Dodatkowe dwukomorowe koryto szyny pozwala na poprowadzenie dodatkowego okablowania innego niż oświetlenie: kabli niskiego napięcia, p.poż, sterowania, czujników, zasilania klap, bram, grzejników, komputerów, gniazdek itp., bez konieczności instalowania oddzielnych drogich kanałów sterujących
  • Obniżenie całkowitego kosztu instalacji oświetleniowej może wpłynąć na atrakcyjność oferty wykonawcy i realizację większej liczby zamówień
  • Jednoczesny montaż do 6m szyn, który może wykonać jedna osoba. Wszystkie niezbędne elementy instalacji (oprócz zawieszenia) znajdują się w jednym module
  • Szybka i niedroga adaptacja i modyfikacja systemu oświetlenia, jeśli zajdzie taka potrzeba np.: dodanie lub zmiana systemu regałowego, zmiana dróg ewakuacyjnych z nowym rozmieszczeniem opraw awaryjnych, czy powrót do pierwotnego układu (w przypadku wyprowadzki z wynajmowanej powierzchni).

SYSTEM OKABLOWANIA:

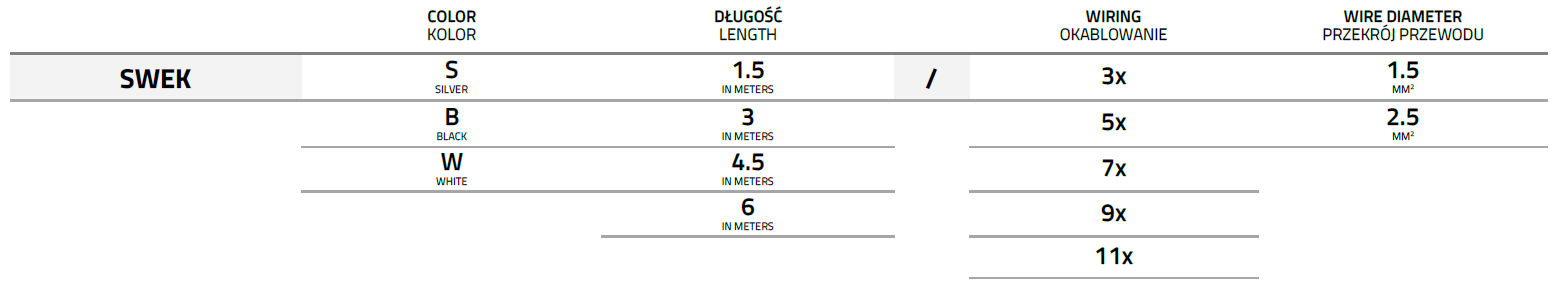

INDEXDŁUGOŚĆOKABLOWANIE
SWEK[C][L]/3×1.51,5 / 3 / 4,5 / 6m3×1,5mm
SWEK[C][L]/5×1.5
1,5 / 3 / 4,5 / 6m
5×1,5mm
SWEK[C][L]/7×1.51,5 / 3 / 4,5 / 6m7×1,5mm
SWEK[C][L]/9×1.51,5 / 3 / 4,5 / 6m9×1,5mm
SWEK[C][L]/11×1.51,5 / 3 / 4,5 / 6m11×1,5mm
SWEK[C][L]/3×2.51,5 / 3 / 4,5 / 6m3×2,5mm
SWEK[C][L]/5×2.51,5 / 3 / 4,5 / 6m5×2,5mm
SWEK[C][L]/7×2.51,5 / 3 / 4,5 / 6m7×2,5mm
SWEK[C][L]/9×2.51,5 / 3 / 4,5 / 6m5×1,5+4×2,5mm
SWEK[C][L]/11×2.51,5 / 3 / 4,5 / 6m7×1,5+4×2,5mm

WYMIARY:

INDEXDŁUGOŚĆSZEROKOŚĆWYSOKOŚĆ
SWEK[C]1.5/…1500mm55mm70mm
SWEK[C]3/…3000mm55mm70mm
SWEK[C]4.5/…4500mm55mm70mm
SWEK[C]6/…6000mm55mm70mm
