SWGD – OPRAWY LINIOWE

_

CECHY PRODUKTU:

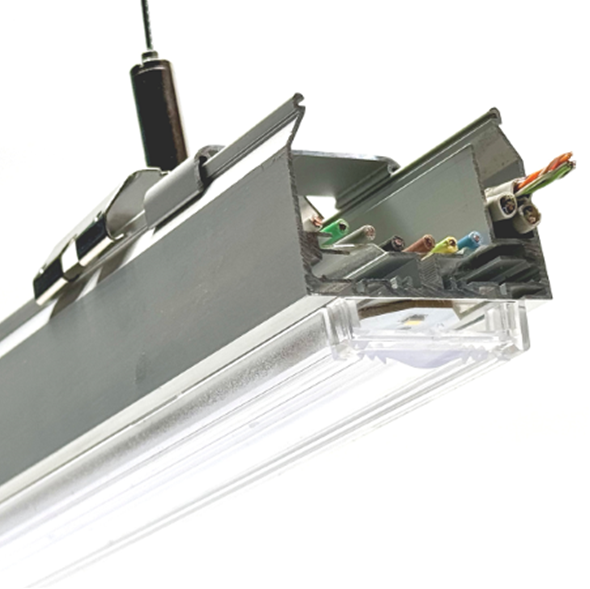

Zintegrowana liniowa oprawa LED, do wszechstronnego zastosowania, wykonana z aluminium, gdzie dyfuzor stanowi układ optyki z jednym rzędem soczewek, o różnych charakterystykach rozsyłu światła. Oprawa z wbudowaną, niezależna komorą kablową, do ułożenia instalacji innej jak oświetleniowa, np. teletechnicznej, sterującej, sygnałowej. Do montażu głównie jako ciągła linia szybkiego montażu lub w systemie modułowym.

MOC OPRAWY  15 – 300 W *
NAPIĘCIE 220-240 V – 50/60 Hz
ZASILACZ OSRAM, PHILIPS, TRIDONIC *
STEROWANIE ON-OFF / DALI / DIMM *
ŻYWOTNOŚĆ L80/B10 50.000 do 100.000 h. *
OBUDOWA aluminium
KOLOR srebrny / czarny / biały *
MONTAŻ pojedynczy / liniowy / szynowy *
KLASA SZCZELNOŚCI IP 20 – IP 44 *
TEMPERATURA PRACY -25° … +35° lub -40° … +65° *

Do pobrania

_

* Parametry w zależności od konfiguracji oprawy

** Szczegółowa karta oprawy dostępna po uszczegółowieniu konfiguracji i parametrów

*** Deklaracja zgodności CE i RoHS oraz certfikaty, dostępne na życzenie

**** IP powyżej 20, tylko po montażu pokryw lub w szynie

DANE TECHNICZNE:

TEMP. BARWOWA 3200 / 4000 / 5200 / 5700 / 6500 K *
KĄT ŚWIATŁA 30°x90° / 60°x90° / 90°x100° / LA / LAA *
STRUMIEŃ 2600 – 32000 lm *
CRI Ra >80 / Ra >90 *
TOLERANCJA KOLORU < 3 SDCM
UGR < 22 UGR

BARWA ŚWIATŁA * :

DYSTRYBUCJA ŚWIATŁA:

SWD-3R (L30x90) Beam Curves
6x9
90x100
SWD-1R (LA) Beam Curves
SWD-1R (LAA) Beam Curves

SYSTEM EUROLINIA

Jednym z kluczowych produktów, które zostały w całości zaprojektowane, opatentowane i wyprodukowane przez Euroledlighting, jest zintegrowany liniowy system LED o nazwie Euroline.

System oświetlenia liniowego Euroledlighting jest tworzony, modyfikowany i rozbudowywany od ponad 10 lat. Dziś system składa się z kilkudziesięciu elementów, w tym ponad 20 rodzajów profili, okuć, szyn i akcesoriów.

Szyny i oprawy z rodziny Eurolina wykonane są w całości z aluminium. System ten jest rozwiązaniem innowacyjnym na skalę światową – pozwala na bardzo szybki i beznarzędziowy montaż opraw i innych elementów systemu oświetleniowego do szyny nośnej. To rozwiązanie konkuruje ze wszystkimi znanymi systemami szynowymi dostępnymi na rynku.

ZALETY SYSTEMU

  • Instalacja systemu Eurolina nie wymaga żadnych narzędzi; po prostu „click i działa”!
  • Szybka, łatwa i intuicyjna metoda instalacji, która znacznie skraca jej czas i koszty
  • Złącza systemowe, gniazda i wtyki WAGO
  • Wydajność świetlna do 180lm/W (netto)
  • Dostosowanie opraw do potrzeb klienta (pełna optymalizacja projektu)
  • Pełne spektrum temperatury światła, w tym specjalne niestandardowe kolory
  • Różnorodność sposobów instalacji lub zasilania
  • Kontrola i zarządzanie za pomocą m.in. protokołu DALI
  • 3 standardowe kolory obudowy (srebrny, biały, czarny); kolory niestandardowe – z palety RAL dostępne na życzenie
IMG_2181

OPRAWA POJEDYNCZA

Oprawy SWD mogą być montowane pojedynczo jako lampy zwieszane lub nastropowe. Parametry opraw są każdorazowo w pełni optymalizowane pod kątem projektu. Dotyczy to: strumienia świetlnego, kątów świecenia, temperatury barwowej czy współczynnika oddawania barw (CRI), sterowania (DALI), UGR, a nawet kolorów obudowy.

SWD (Single)
IMG_4923
IMG_9938

CIĄGŁA LINIA SZYBKIEGO MONTAŻU

Wszystkie oprawy z rodziny SWDD..1 SWDD..3, SWG, SWF, można łączyć w ciągłe linie świetlne szybkiego montażu. Jest to rozwiązanie najczęściej stosowane w przestrzeniach komercyjnych oraz wszędzie tam gdzie wymagany jest wysoki parametr natężenia światła lub/i równomierności. Wiązka kablowa (do 15 żył), umożliwia, podobnie jak w systemie szynowym, na zasilenie dowolnych urządzeń wspomagających (oprawy awaryjne, czujniki, sterowniki, kamery, itd..). Zastosowanie specjalnie opracowanego profilu głównego z wydzieloną komorą kablową SWG, do budowy instalacji modułowej,  pozwala na poprowadzenie instalacji teletechnicznej sygnałowej czy sterowniczej. Nasz system liniowy, jest najszybciej montowanym rozwiązaniem na rynku, głównie ze względu na rozwiązania montażowe, plug and play, wagę systemu (aluminium), długość odcinków (do 5,8m), różnorodność akcesoriów i elementów wspomagających. System budowany jest, na ponad 30 rodzajach, opracowanych od podstaw profili aluminiowych.

MONTAŻ SZYNOWY

Montaż opraw oświetleniowych i innych urządzeń w szynach nośnych, to jeden z podstawowych i najpopularniejszych sposobów montażu na obiektach magazynowych, halach logistycznych, produkcyjnych czy strefach handlowych. System  okablowany do 11 przewodów 1,5 i/lub2,5mm2, daje wiele możliwości konfiguracji systemu, a dostawa szyn o długości do 5,8m, znacznie przyspiesza czas montażu.

SWD (Euroline)

WYMIARY:

INDEKS DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ
SWDC[M][C]06… 570mm 52mm 52mm
SWDC[M][C]12… 1132mm 52mm 52mm
SWDC[M][C]17… 1703mm 52mm 52mm
SWDC[M][C]22… 2265mm 52mm 52mm
SWDC[M][C]28… 2830mm 52mm 52mm
SWDC[M][C]34… 3395mm 52mm 52mm
SWDC[M][C]40… 3960mm 52mm 52mm
SWDC[M][C]45… 4525mm 52mm 52mm
SWDC[M][C]56… 5665mm 52mm 52mm
